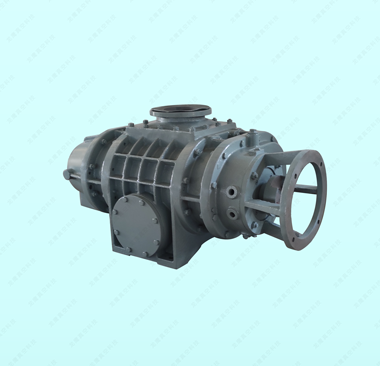

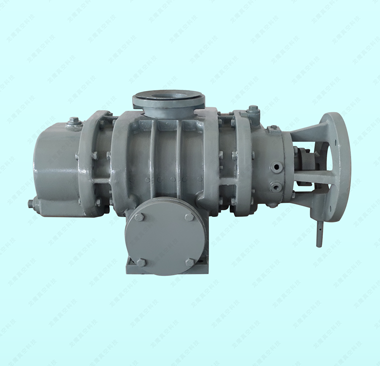

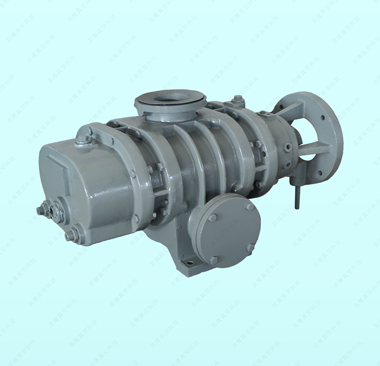

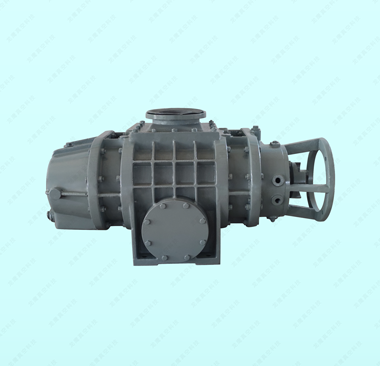

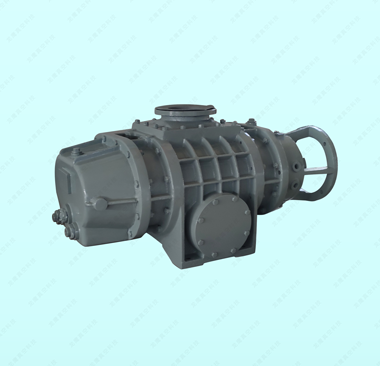

ZJ、ZJB系列罗茨真空泵
我公司生产的ZJ(B)系列罗茨真空泵已广泛应用于金属、非金属材料工业的真空脱气、真空熔炼、真空表面处理，该泵与WLW无油立式真空泵、水环泵串联配置后，更适用于化工行业的真空聚合、反应、分解和食品工业的真空蒸馏 、真空干燥、真空结晶等工艺流程。
 |  |  |
 |  |  |
 |  |  |
 |  |
结构示意图-ZJ罗茨泵 |
| 结构示意图--ZJ罗茨泵罗茨真空泵，是一种无内压缩的旋转变容式真空泵，又称机械增压泵，其优点是在较低的入口压力时具有较高的抽气速率，它是目前获得中、高 真空的主要抽气设备之一，其工作原理与罗茨鼓风机相反，一个抽气一个排气 。 罗茨泵主要由一对同步高速旋转的一对转子与两个半圆形的泵腔组成。二个转子被支撑在泵壳侧面端盖的滚动轴承中，依靠一对可调的同步齿轮使二个转子在高速旋转时始终保持一定的相互位置 ，二转子与端盖之间的侧面间隙是靠固定端轴承座下面的可调金属垫片来保证，使之泵在工作时因受热需转子只能向一面膨胀。 罗茨泵通过电动机的动力经过联轴器传给主动轴，再通过同步齿轮传给从动轴。 |
结构示意图-ZJ罗茨泵 |
ZJB罗茨真空泵带有旁通阀，是ZJ系列罗茨真空泵的派生产品。抽气原理同ZJ系列罗茨真空泵一样，也是利用一对转子在泵壳中保持一定的间隙，作等速反向而产生吸气和排气作用的 。所不同的ZJB系列罗茨真空泵的进排气口连通，在通道上垂直地装置着一个自重阀。 其作用是当进口和排气口的压力差与阀的有效作用面积的乘积超过阀头的自重时阀头就自动顶开。这个数值是设计的泵可靠运转的最高压力差值。因此这种阀实际上就是一种过载自动保护阀。 |
|
工作原理动态示意图-罗茨泵 |
 |  |  |
|
使用特点-罗茨泵 |
| 1.能在很宽的压强范围内有较大的抽速。 |
| 2.泵腔内无油，避免油蒸汽污染真空环境。 |
| 3.节能，维护简单。 |
| 4.不可单独使用，必须配备前级泵。 |
JB罗茨泵技术参数 |
型号 | 抽气速率 L/S | 极限压力 Pa | 最大允许压差 ≥Pa | 泵转速 RPM | 电机功率 KW | 吸气通径 mm | 排气通径 mm |
| ZJ-30 | 30 | 5×10-2 | 5332 | 2770 | 0.75 | Φ50 | Φ40 |
| ZJ-70 | 70 | 5×10-2 | 5332 | 2870 | 1.5 | Φ80 | Φ50 |
| ZJ-150 | 150 | 5×10-2 | 5332 | 2900 | 3 | Φ100 | Φ100 |
| ZJ-300 | 300 | 5×10-2 | 4226 | 1450 | 4 | Φ150 | Φ150 |
| ZJ-600 | 600 | 5×10-2 | 4266 | 2900 | 5.5 | Φ150 | Φ150 |
| ZJ-1200 | 1200 | 5×10-2 | 4266 | 1450 | 11 | Φ300 | Φ200 |
| ZJ-1500 | 1500 | 5×10-2 | 3000 | 1460 | 11 | Φ250 | Φ200 |
| ZJ-5000 | 5000 | 1×10-2 | 3000 | 1800 | 55 | Φ500 | Φ350 |
| ZJ-20000 | 20000 | 1×10-2 | 3000 | 1300 | 110 | Φ600 | Φ500 |
ZJB罗茨泵技术参数 |
型号 | 抽气速率 L/S | 极限压力 Pa | 最大允许压差 ≥Pa | 泵转速 rpm | 电机功率 KW | 吸气通径 mm | 排气通径 mm |
| ZJB-30 | 30 | 5×10-2 | 5332 | 2770 | 0.75 | Φ50 | Φ40 |
| ZJB-70 | 70 | 5×10-2 | 5332 | 2870 | 1.5 | Φ80 | Φ50 |
| ZJB-150 | 150 | 5×10-2 | 5332 | 2900 | 3 | Φ100 | Φ80 |
| ZJB-300 | 300 | 5×10-2 | 4266 | 2861 | 4 | Φ160 | Φ100 |
| ZJB-600 | 600 | 5×10-2 | 4266 | 2900 | 5.5 | Φ200 | Φ160 |
| ZJB-1200 | 1200 | 5×10-2 | 4266 | 2900 | 11（7.5） | Φ250 | Φ200 |
| ZJB-1500 | 1500 | 5×10-2 | 3000 | 1460 | 11 | Φ250 | Φ200 |
| ZJB-2500 | 2500 | 5×10-2 | 3000 | 1470 | 18.5 | Φ250 | Φ200 |
| ZJB-5000 | 5000 | 1×10-2 | 3000 | 1800 | 55 | Φ500 | Φ350 |
| ZJB-20000 | 20000 | 1×10-2 | 3000 | 1300 | 110 | Φ600 | Φ500 |
罗茨泵的使用范围 |
ZJ、ZJB型罗茨泵被广泛应用于金属、非金属材料工业的真空脱气、真空熔炼、真空表面干燥，该泵与水环真空泵、无油立式真空泵串联配置后，更适用于化工行业的真空聚合、反应、分解和食品工业的真空蒸馏、真空干燥、真空结晶等工艺流程。
| 龙鹰公司企业荣誉 | 龙鹰公司个人荣誉 |
| 南通名牌 | 常乐镇荣誉镇民 |
| 南通知名商标 | 安全生产先进个人 |
| 江苏省高新技术企业 | 海门市总商会副会长 |
| 最受海门社会尊敬企业 | 经济社会发展先进个人 |
| 中国真空学会团体会员证书 | 海门市安全生产管理协会会员 |
| 中国真空设备行业协会会员证书 | “关爱职工、支持工会工作优秀经理” |
| 中国建筑玻璃与工业玻璃协会会员单位 | 中国真空行业理事会真空设备主任委员 |
| 龙鹰精品机组 | 公司靓丽风景 | 龙鹰高端机组 |
|
|
|
| |
| 1、“龙鹰”真空泵评为"南通名牌"、"南通市知名商标"、"高新技术企业"称号。 | |
| 龙鹰公司是中国建筑玻璃与工业玻璃协会会员单位。 | |

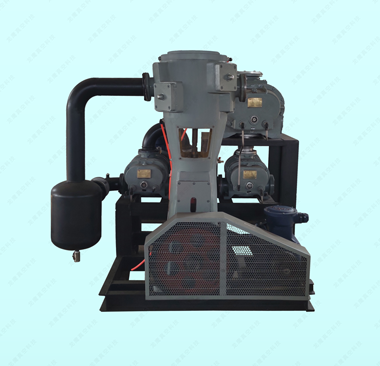

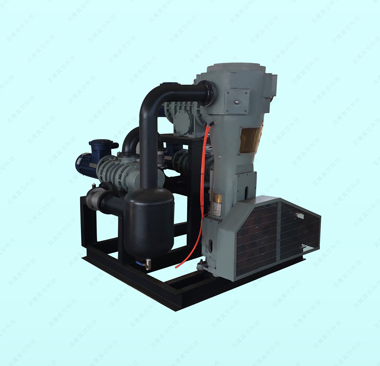

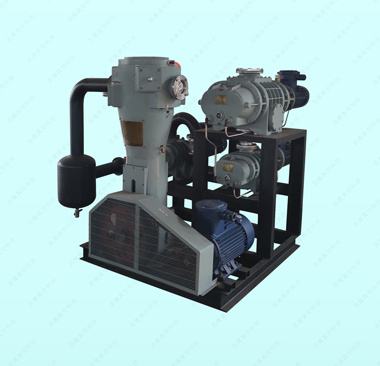

| 2、“龙鹰”牌机组产品有无油立式罗茨机组、旋片罗茨真空机组、滑阀罗茨真空机 | |
